鉄道橋  橋歴板について 道路橋 |
||
 |
鉄橋には，製作年・メーカ・材料などの履歴を記した “橋歴板”が取付けられています。 橋歴板のサイズは，明治末期以降，20cm×30cmの矩形に 統一されていましたが，近年，楕円形になっているようです。 普段，目にすることがなく，馴染みがありませんでしたが， 数多く集めると，興味深いところがあります。 ここにある橋歴板は， 廃橋の解体時に廃棄されたものを収集したものです。 |
| ●写真をクリックして，ご覧ください。 |
 |
KAWASAKI DOCKYARD CO.LTD HIOGO BRANCH WORKS KOBE JAPAN －－－－－－－－－－－ 場工分庫兵船造﨑川 造製年壹拾四治明 －－－－－－－－－－－ CONSETT IRON CO.LTD. MATERIALS,- G.A.G.,GERMANY. DORMAN,LONG & CO.LTD. NO.59. ●宇野線・茶屋町付近鉄橋 |
| 201211 | |
 |
年四十四治明 作製所船造島川石京東社會式株 LIVE LOAD: COOPER'S E33 院 道 鐵 －－－－－－－－－－－ MATERIALS ANGLE DORMAN LONG & CO. CHANNEL ,， ,, ,, ,, I-BEAM ,， ,, ,, ,, RIVET ,， ,, ,, ,, PLATE THE EARL OF DUDLEYS R.O.WORKS ●1977年/昭和52年9月18日， 石北本線 東相の内-北見地下トンネル 開通の際の撤去橋脚に取付け |
| 201044 | |
 |
年四正大 作製場工庫兵所船造崎川 LIVE LOAD. COO ER'S E33 院 道 鐵 －－－－－－－－－－－ MATERIALS ANGLE. CARNEGIE STEEL CO. PLATE. DITTO. RIVET. DITTO. ●取付け橋梁不明 |
| 201150 | |
 |

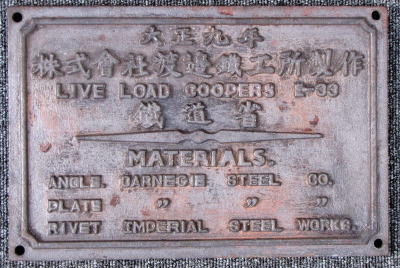

大正九年 株式會社渡邉鐵工所製作 LIVE LOAD: COOPER'S E33 鐵 道 省 －－－－－－－－－－－ MATERIALS ANGLE. OARNEGIE STEEL CO. PLATE ,， ,, ,, RIVET IMPERIAL STEEL WORKS. ●取付け橋梁不明 |
| 201233 | |
 |

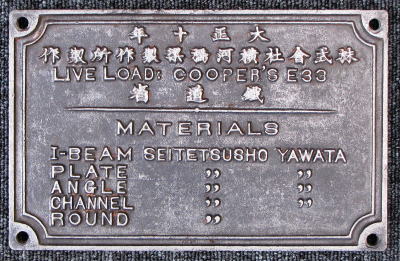

年十正大 作製所作製梁橋河横社會式株 LIVE LOAD: COOPER'S E33 省 道 鐵 －－－－－－－－－－－ MATERIALS I-BEAM SEITETSUSHO YAWATA PLATE ,， ,, ANGLE ,， ,, CHANNEL ,， ,, ROUND ,， ●1977年/昭和52年9月18日， 石北本線 東相の内-北見地下トンネル 開通の際の撤去橋脚に取付け |
| 201045 | |
 |
KISHA SEIZO KAISHA ・OSAKA・1922・ －－－－－－－－－－－ 社會式株造製車汽 －－－－－－－－－－－ ・ 阪 大 ・ ・造製年一十正大・ ●取付け橋梁不明 |
| 201234 | |
大正十二年 株式會社横河橋梁製作所製作 LIVE LOAD: COOPER'S E40 鐵 道 省 －－－－－－－－－－－ MATERIALS ANGLE IMPERIAL STEEL WORKS PLATE ,， ,, ,, RIVET ,， ,, ,, ●取付け橋梁不明 |
|
| 201236 | |
 |

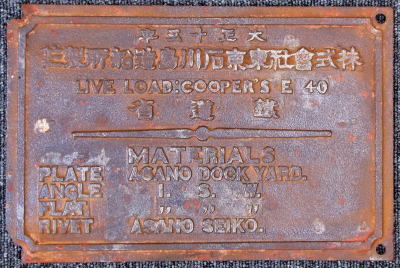

年三十正大 作製所船造島川石京東社會式株 LIVE LOAD: COOPER'S E40 省 道 鐵 －－－－－－－－－－－ MATERIALS PLATE ASANO DOCK YARD. ANGLE I. S. W. FLAT ,， ,, ,, RIVET ASANO SEIKO. ●取付け橋梁不明 |
| 201218 | |
 |

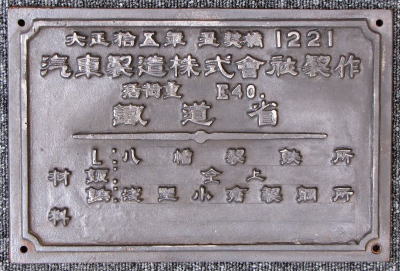

大正拾五年 丑契橋１２２１ 汽車製造株式會社製作 活荷重 Ｅ４０． 鐵 道 省 －－－－－－－－－－－ Ｌ： 八幡製鐵所 材 鈑： 仝上 料 鋲： 浅野小倉製鋼所 ●取付け橋梁不明 |
| 201126 | |
 |

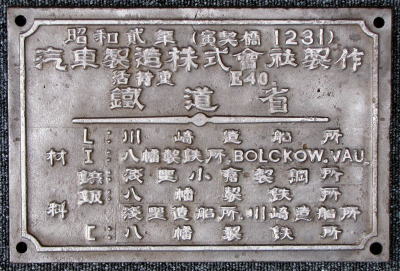

昭和弐年 （寅契橋１２３１） 汽車製造株式會社製作 活荷重 Ｅ４０． 鐵 道 省 －－－－－－－－－－－ Ｌ： 川 崎 造 船 所 材 Ｉ： 八幡製鉄所，BOLCKOW.VAU. 料 鋲： 浅里小倉製鋼所 鈑： 八幡製鉄所 浅里造船所，川崎造船所 ［ ： 八 幡 製 鉄 所 ●取付け橋梁不明 |
| 201221 | |
 |
昭和四年 （巳契橋１６１４） 日本橋梁株式會社製作 活荷重 Ｅ－４０ 鐵 道 省 －－－－－－－－－－－ Ｌ． 八幡製鐵所 材 Ｌ． 日本鋼管株式會社 鈑． 浅野造船所 料 鈑． 東海鋼業株式會社 鋲． 浅野小倉製鋼所 ●高崎線橋梁に取付け |
| 200718 | |
 |
昭和四年 （巳契橋第1656號） 株式會社大阪鐵工所製作 活荷重 Ｅ－４０ 鐵 道 省 －－－－－－－－－－－ Ｌ． 八幡製鐵所 材 Ｌ． 日本鋼管株式會社 料 鈑． 東海鋼業株式會社 鋲． 浅野小倉製鋼所 ●取付け橋梁不明 |
| 201224 | |
 |
鐵 道 省 活荷重 Ｅ－３３達第８７５號 株式會社大阪鐵工所製作 昭和七年（未契橋第１６６６號） －－－－－－－－－－－ 材 料 Ｉ． 八幡製鐵所 ［ ． 仝上 Ｌ． 日本鋼管株式會社 鈑． 東海鋼業株式會社 鋲． 浅野小倉製鋼所 ●取付け橋梁不明 |
| 201046 | |
 |
鐵 道 省 活荷重ＫＳ１８図では８０６ 株式會社大阪鐵工所製作 昭和七年 （申契橋１６６７） －－－－－－－－－－－ 材 料 Ｉ． 八幡製鐵所 Ｌ． 日本鋼管株式會社 鈑． 東海鋼業株式會社 鋲． 浅野小倉製鋼所 ●取付け橋梁不明 |
| 201121 | |
 |
鐵 道 省 活荷重 ＫＳ１０図曲では０１２－５０ 株式會社大阪鐵工所製作 昭和九年 （酉契橋第１６７３號） －－－－－－－－－－－ 材 料 Ｌ． 日本鋼管株式會社 鈑； 浅野造船所 鋲． 浅野小倉製鋼所 ●取付け橋梁不明 |
| 201034 | |
 |
鐵 道 省 図では１７ 株式會社横河橋梁製作所東京工場製作 昭和十年 （亥契橋１９０１） －－－－－－－－－ Ｌ．八幡製鐵所 材 Ｌ．八幡製鐵所 日本鋼管株式會社 料 鈑．川崎造船所 鋲．浅野小倉製鋼所 ●取付け橋梁不明 |
| 200917 | |
 |

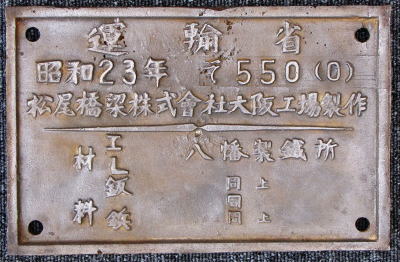

運 輸 省 昭和23年 ５５０（０） 松尾橋梁株式會社大阪工場製作 －－－－－－－－－ Ｌ．八幡製鐵所 材 Ｌ． 同上 料 鈑． 同 鋲． 同上 ●取付け橋梁不明 |
| 201225 | |
 |

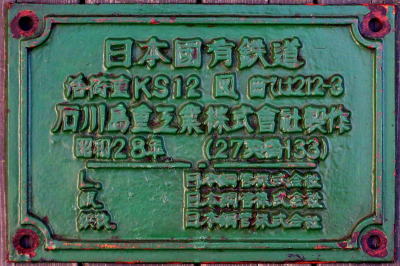

日本國有鉄道 活荷重ＫＳ１２ 図 曲では２１２－３ 石川島重工業株式會社製作 昭和２８年 （２７契橋１３３） Ｌ． 日本鋼管株式会社 鈑． 日本鋼管株式会社 鋲材． 日本鋼管株式会社 ●取付け橋梁不明 |
| 200801 | |
 |
秩父鉄道株式會社 活荷重 ＫＳ１５ 株式會社横河橋梁製作所製作 昭和２８年 ●取付け橋梁不明 |
| 201004 | |
 |
日本國有鉄道 活荷重ＫＳ１８ 図 曲では２１２－３ 桜田機械工業株式会社製作 昭和３１年 （３１契橋１７） Ｌ． 日本鋼管 鈑． 日本鋼管 鋲材． 神戸製鋼 ●取付け橋梁不明 |
| 200801 | |
 |
日本国有鉄道 １９６４（３９－８０） ＫＳ－１８ＩＢ（８６４）０５－１ ２．０Ｔ ２９Ｍ２ 富士車輌株式会社 ●取付け橋梁不明 |
| 200802 | |
 |
日本国有鉄道 １９６９（９１１８４４） ＫＳ－１６ ＷＴＧ６１６－Ｃ１ １７．６Ｔ ２９０Ｍ２ 富士車輌株式会社 ●取付け橋梁不明 |
| 200640 | |
 |

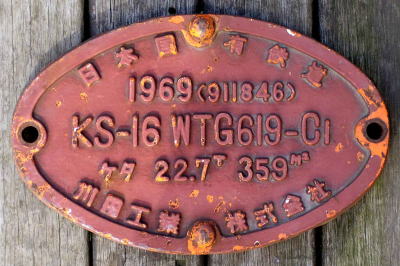

日本国有鉄道 １９６９（９１１８４６） ＫＳ－１６ ＷＴＧ６１９－Ｃ１ ケタ ２２．７Ｔ ３５９Ｍ２ 川田工業株式会社 ●取付け橋梁不明 |
| 200641 |
